Attributes
| Alemite Series | fittings |
|---|
Description
Alemite Elbow Bodies change the angle of a fitting to be attached to a bearing.
Variations (9)

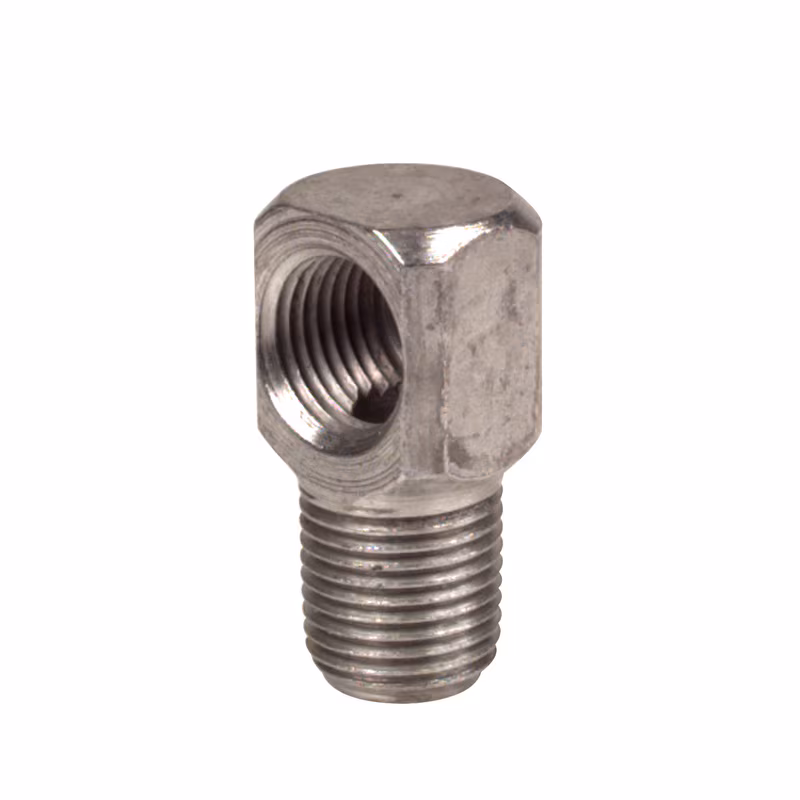

43706
| Thread | 1/8" NPTF(f) x 1/8" PTF SAE Short(m) |
|---|---|
| Angle | 90° |
| Overall Length | 1-1/8" |
| Shank Length | 17/32" |
| Thread Length | 17/64" |

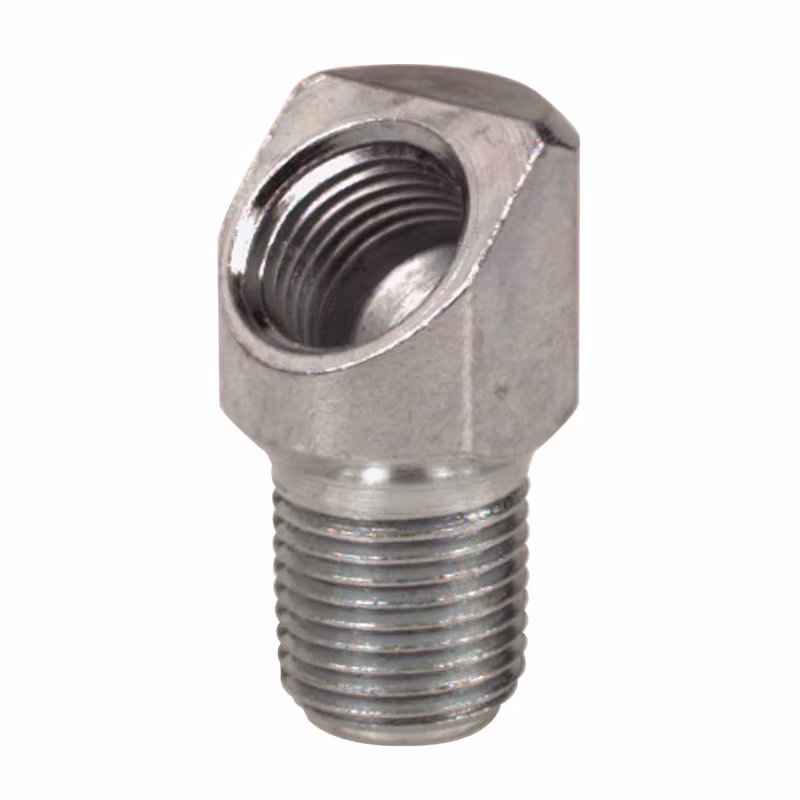

43716
| Thread | 1/8" NPTF(f) x 1/8" PTF SAE Short(m) |
|---|---|
| Angle | 45° |
| Overall Length | 1" |
| Shank Length | 7/16" |
| Thread Length | 7/32" |

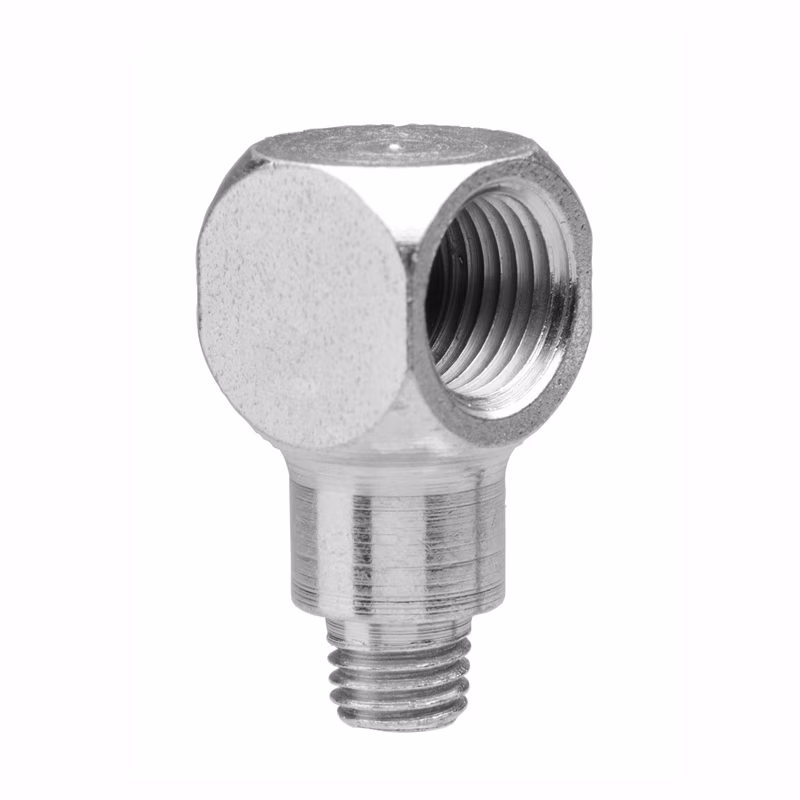

44701
| Thread | 1/8" NPTF(f) x 1/8" PTF SAE Short(m) |
|---|---|
| Angle | 90° |
| Overall Length | 1" |
| Shank Length | 7/16" |
| Thread Length | 7/32" |

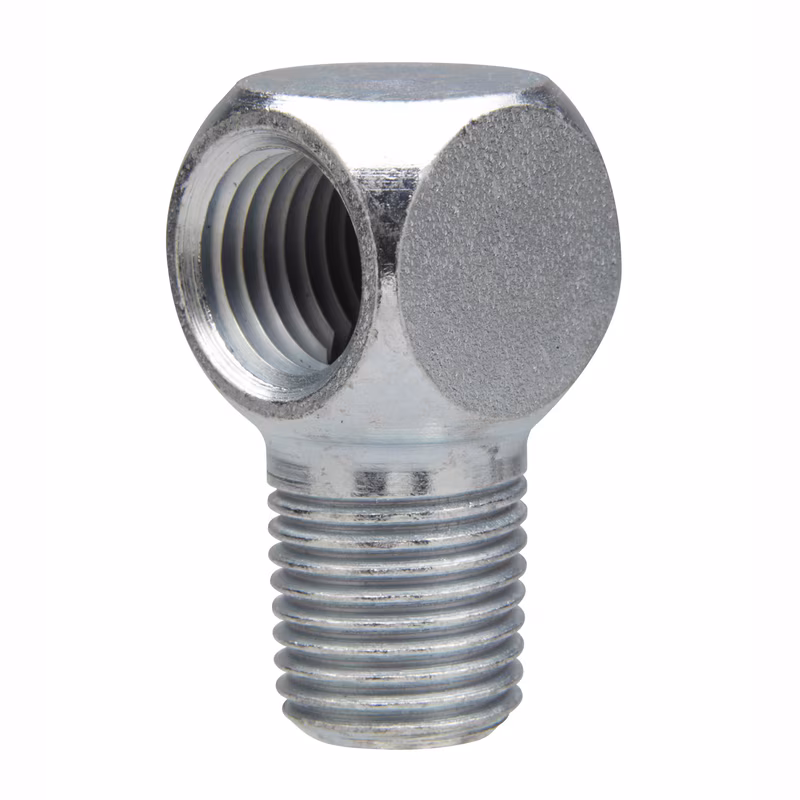

43718
| Thread | 1/8" NPTF(f) x 1/4" PTF(m) |
|---|---|
| Angle | 90° |
| Overall Length | 1-3/16" |
| Shank Length | 5/8" |
| Thread Length | 13/32" |

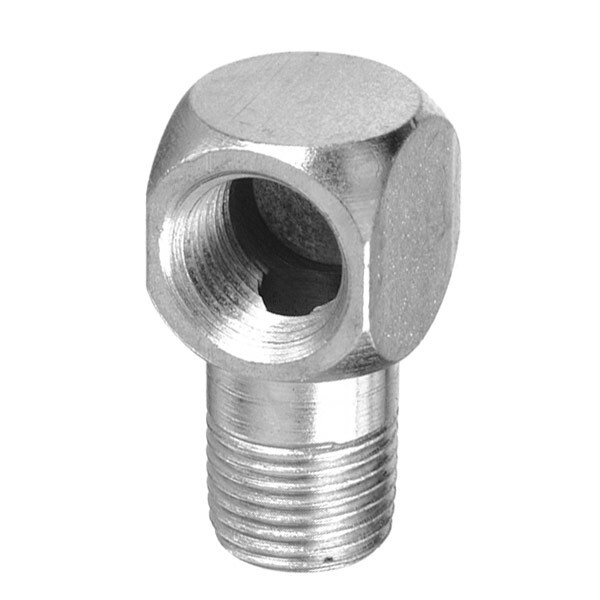

43748
| Thread | 1/4" NPTF(f) x 1/4" PTF(m) |
|---|---|
| Angle | 90° |
| Overall Length | 1-11/32" |
| Shank Length | 19/32" |
| Thread Length | 13/32" |
369586
| Thread | 1/4"-28 Taper Thread SAE-LT(f) x 1/4"-28 UNF-2B(m) |
|---|---|
| Angle | 65° |
| Overall Length | 45/64" |
| Shank Length | 1/5" |
| Thread Length | 19/64" |
369594
| Thread | 1/4"-28 Taper Thread SAE-LT(f) x 1/4"-28(m) |
|---|---|
| Angle | 45° |
| Overall Length | 45/64" |
| Shank Length | 1/5" |
| Thread Length | 19/64" |
306722
| Thread | 1/8” NPTF(m) x 1/4” NPTF(m) adapter |
|---|---|
| Angle | Straight |
| Overall Length | 1/4" end -37/64" 1/8" end -25/64" |
| Shank Length | 17/32" |
| Thread Length | 1/4" end -13/32" 1/8" end -17/64" |
51943
| Thread | 1/4"-28(m) Taper x 1/8" NPTF(f) |
|---|---|
| Angle | 90° |
| Overall Length | 1.03" |
| Shank Length | 0.22" |
| Thread Length | 0.110" (minimum) |
